一、系统概述

随着安全监控系统数字化、高清化时代的到来，高清视频监控逐步成为监控行业发展的重点。HD-SDI高清监控系统则是高清视频监控系统中的重要分支。HD-SDI音视频传输技术是已经在广播电视行业使用了很多年的成熟技术，近几年引入到安防监控领域，得到了安防监控市场极大的关注，众多厂商的投入使HD-SDI在监控领域得到飞速的发展。越来越完美的HD-SDI高清监控系统解决方案，已经使可以真正意义上的实时高清监控。

而要实现真正的高清监控，必须从视频源的采集、视频信号的处理、视频信号的传输、视频的显示浏览、录像文件的回放等环节全面支持高清。对用户而言，高清只有在包含了前端、传输、浏览、显示、平台、存储等各个环节时才有意义。所以，对高清监控而言，仅一个高清摄像机是不够的，这对于网络高清和HD-SDI高清都是相同的。无论是模拟监控或数字监控或网络监控，都是由前端摄像机、NVR/DVR/管理平台设备、显示设备、存储设备、传输线缆等组成，每一环节都是缺一不可的。因此，HD-SDI高清监控系统也必须如此，任何一类系统是就系统的整体性能而言，HD-SDI高清监控要具备实际的应用意义，就必须提供涵盖前端、传输、管理中心以及后端环节的完整的解决方案，比如HD-SDI高清摄像机 + HD-SDI光端机 + HD-SDI高清矩阵或HD-SDI监视器 + HD-SDI高清编码器 + 相适应的存储设备(如IP-SAN)。

二、高清系统的优势

2.1 系统线路

原模拟系统布线仍可采用，系统组成和管理方式不变，从老的系统升级，只需更换相应的硬件设备，几乎无需操作培训，能平滑实现从标清模拟监控系统升级到高清监控系统。IP网络高清系统，需要重新布设网线。

2.2 实时传输

SDI原始高清图像不是通过网络传输，不会受网络环境影响，不会有IP网络监控产生的网络延时问题，在有实时监控要求的场合，该性能要求就显得尤为重要。IPC在传输过程中大约有800ms左右的延时。

2.3 图像质量

SDI原始图像清晰、不失真，音视频信号传输时不像IP监控室经压缩和打包后经网络传输的，HD-SDI监控以未经压缩的数字信号在同轴电缆上高速传输，图像清晰、不失真。

2.4 图像细节

提供更多的图像细节，保持图像的完整性和原始性，大大提高了智能分析算法的精度，为智能视频分析提供了强力的保障。

2.5 效能利用

单位面积摄像机布点密度大幅下降，提高了视频采集设备的利用效能。

三、设计原则

本技术方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则，综合原有的系统设备考虑施工及操作因素，并将为今后的发展、扩建等因素留有余地。

3.1 先进性与适用性

在系统建设时，要在充分考虑实用性的前提下，采用当前行业内较先进的技术，确保系统的可发展性。

3.2 经济性与实用性

在满足当前环境条件、监控对象、监控方式、维护保养以及投资规模等因素的前提下，本着节约资金的原则，保证安全防范系统的正常运行。

3.3 可靠性与安全性

通过采用成熟的技术和可靠的设备，关键设备采取备份或冗余措施，以保证系统的稳定运行，并在系统发生故障时尽快修复或恢复。

3.4 开放性与稳定性

采用开放接口，能够将不同厂商、具有不同协议的设备和系统稳定互联，实现相互间有效地进行通信和共享数据，系统所应用的控制协议、传输协议、接口协议等符合相应国家标准或行业标准的规定。

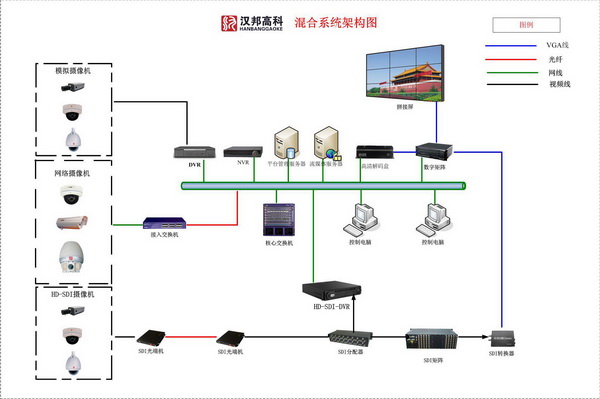

四、系统架构

图例说明：

4.1 SDI设计说明：

Ø 各功能区的前端SDI摄像机就近接入机房或弱电间，使用SDI光端机通过光纤连接到监控中心。摄像机由就近的弱电间进行统一供电。

Ø 中心可通过SDI分配器将前端传回的信号分成两路，一路发送给SDI硬盘录像机进行存储，一路发送给SDI矩阵实现视频图像的屏幕显示。

Ø 监控中心配备管理服务器，对所有联网设备进行统一管理及调度。配备流媒体转发服务器，对下级客户的请求进行数据流的转发。

Ø 中心配备混合矩阵及SDI转换器，配合拼接屏控制软件，实现对图像的单屏显示或拼接显示。其中SDI转换器的功能为，将SDI矩阵的信号转换为VGA信号或HDMI信号。

Ø 前端SDI摄像机还可通过高清压缩卡将SDI信号转换成数字信号，通过管理平台进行集中管理，通过解码软件将数字信号发送给高清解码器，实现图像显示。

4.2 IPC网络设计说明：

Ø 各功能区的前端的IPC摄像机就近接入机房或弱电间，使用交换机或光端机通过光纤连接到监控中心的核心交换机。摄像机由就近的弱电间进行统一供电。

Ø 监控中心配备管理服务器，对所有联网设备进行统一管理及调度。配备流媒体转发服务器，对下级客户的请求进行数据流的转发。

Ø 中心配备高清解码设备及混合矩阵，配合拼接屏控制软件，实现对图像的单屏显示或拼接显示。

Ø 数据存储可选择磁盘阵列或NVR。

4.3 模拟系统设计说明：

模拟系统相对数字高清系统比较简单，传输方面，可沿用之前的传输线路。存储方面，可使用硬盘录像机或磁盘阵列进行数据存储。如果需要单路图像上屏，可选用带环通输出的硬盘录像机。
