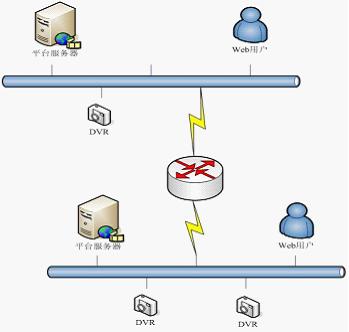

6.2 系统架构
6.3 功能详述

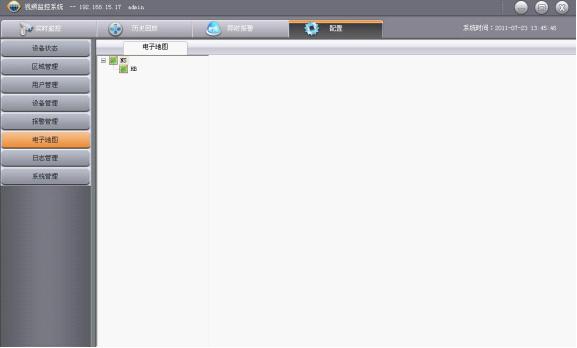

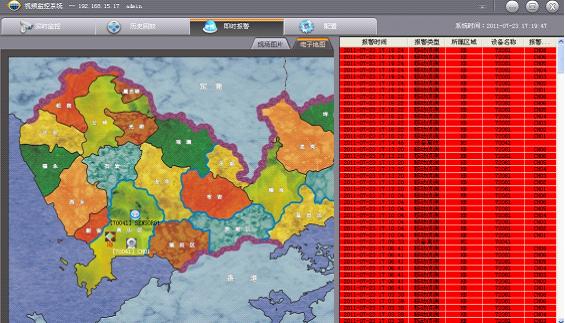

6.3.1 电子地图
6.3.2 解码上墙

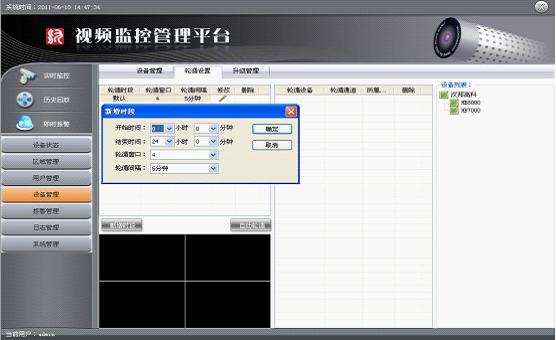

6.3.3 轮循设置
6.3.4 通道分组

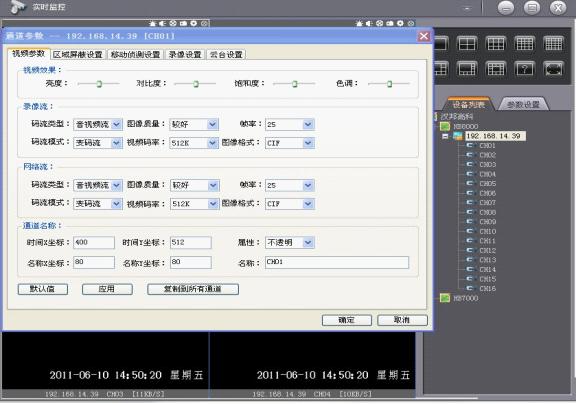

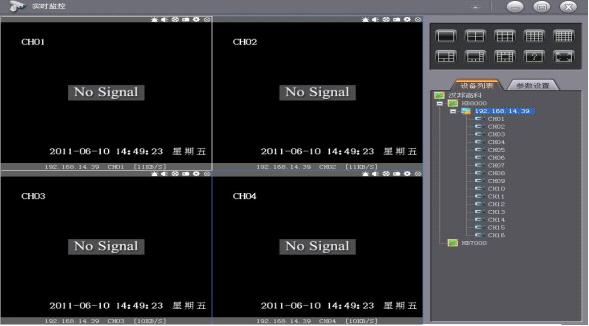

6.3.5 实时监控

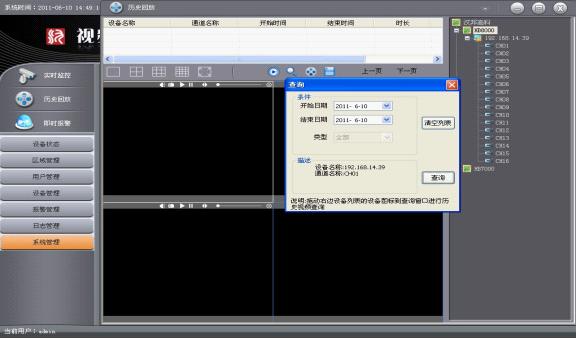

6.3.6 历史回放
6.3.7 即时报警

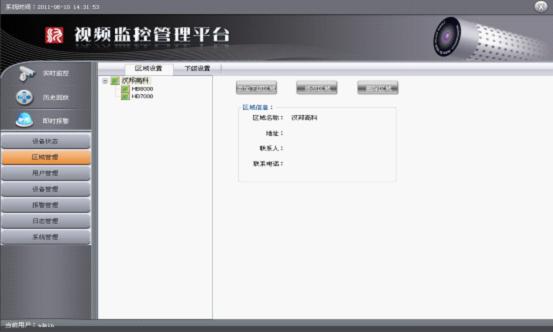

6.3.8 区域管理
6.3.9 用户管理

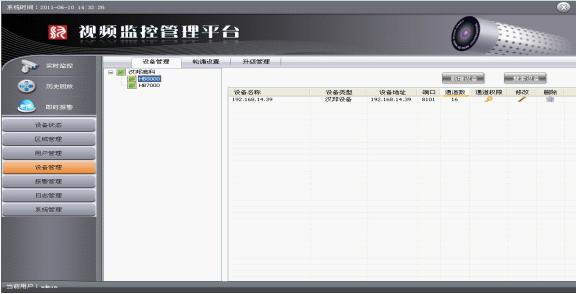

6.3.10 设备管理
6.3.11 报警管理

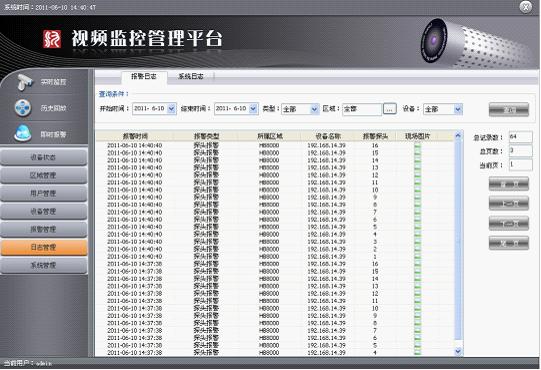

6.3.12 日志管理

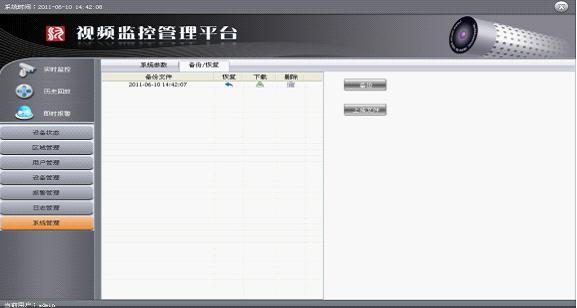

6.3.13 系统管理

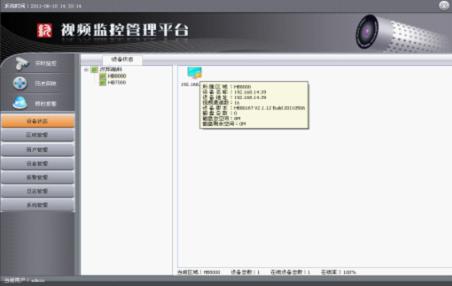

6.1.14 设备状态查看
第一章 项目概述
1.1 项目背景
近年来，随着电子技术的不断发展，信息技术的浪潮正在冲击和改变着人们传统的思维方式、工作方式及当今社会的各个领域。
为大力推进本项工程的现代化、智能化、科学化，用高科技手段进一步加强和保证本项工程的各项工作，我们根据项目方案的要求，本着高水准、高质量，提高产品的性能价格比；在设计上充分体现建设者的意图，并考虑到今后使用者的维护、使用、保养的方便性，结合黄埔区人民政府政府大楼监控现场勘察结果，以汉邦高科多年来系统工程经验，设计了安全防范系统的总体方案。大厦闭路监控系统实施可实现其功能为：
1. 实时对各个大门进行高清晰视频监控
2. 可录制各点的视频录像以备安防查用
3. 有效保证生产现场的安全规范操作
4. 物资出门及劳动纪律考察
5. 调节镜头的焦距可以清晰的观测到车辆出入的具体细节
6. 对每个通道进行24小时不间断监控
为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的工作环境，并根据各种不同大厦的需要，从大厦的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据大厦提供的相关文件，并根据商场的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个商场所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
1.2 行业现状
九十年代末至今，以嵌入式技术为依托，以网络、通信技术为平台，以智能图像分析为特色的网络视频监控系统为主，自此，网络视频监控的发展也进入了数字时代。网络视频监控的应用不再局限于安全防护，逐渐也被用于远程办公、远程医疗、远程教学等领域。到第三代——网络化视频监视系统，又称为IP 监视系统。
无论是由模拟摄像机加视频服务器组成的解决方案，还是单独由网络摄像机组成的解决方案，或者是两者混合组成的解决方案，IP监控都已被证明是一种极具吸引力的解决方案。在越来越多的原有行业应用中，这种革命性的技术正在逐步取代传统的监控系统，在提高安全性的同时也进一步的降低了成本；而在许多新的应用领域，它还是第一次用到，也因此开创和激发了许多新的市场。
1.3 设计依据
《安全防范工程技术规范》 GB50348-2004
《视频安防监控系统工程设计规范》 GB50395-2007
《视频安防监控数字录像设备》 GB20815-2006
《安全防范工程程序与要求》 GA/T75-94
《安全防范系统通用图形符号》 GA/T74-2000
《安全防范系统验收规则》 GA308-2001
《视频安防系统技术要求》 GA/T367-2001
《计算机场地技术要求》GB2887-2000
《综合布线系统设计规范》EIA/ITA568A、ISO/IEC11801、CECS72-79
1.4 设计原则
本设计以行业标准作为设计依据，结合具体情况，用最佳设计方案满足项目的需求，体现最高的性能价格比，这是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。本设计主要贯彻“高质量”及“低成本”两条主线来进行设计。，综合原有的系统设备考虑施工及操作因素，并将为今后的发展、扩建等因素留有余地。
1.4.1 先进性与适用性
在系统建设时，要在充分考虑实用性的前提下，采用当前行业内较先进的技术，确保系统的可发展性。
1.4.2 经济性与实用性
在满足当前环境条件、监控对象、监控方式、维护保养以及投资规模等因素的前提下，本着节约资金的原则，保证安全防范系统的正常运行。
1.4.3 可靠性与安全性
通过采用成熟的技术和可靠的设备，采取安全的存储措施，以保证系统的稳定运行，并在系统发生故障时尽快修复或恢复。
1.4.4 开放性与稳定性
采用开放接口，能够将不同厂商、具有不同协议的设备和系统稳定互联，实现相互间有效地进行通信和共享数据，系统所应用的控制协议、传输协议、接口协议等符合相应国家标准或行业标准的规定。
第二章 需求分析
随着现代科学技术的发展，监控系统已成为大厦安全防范必不可少的一部分。为了保全整个大厦的安全管理，能够迅速而有效地禁止或处理突发性事件，对于大厦的各方面管理也能上一个新抬价。特别是对于贵方类似的综合性大厦，其安全防范管理工作的复杂性更大，因此建设一套优良的闭路电视监控系统对于大厦各方面管理都显得尤为重要。我们对对贵大厦的CCTV系统提出以下实际的方案以满足大厦安全防范管理的实际需求。整个大厦的CCTV系统按照以下实际情况进行设计：
1、能对大厦内的任何地方，包括出入口通道、电梯、收银区、接待区、 楼梯通道等进行日、夜实时的监视、防护，保证大厦内的安全和大厦的正常营业；
2、可以有选择的实时录制指定或全部监视点的活动数据，可以随时方便 的回放、调用记录的相关数据，保证对一些相关事件处理的合理性和及时性；
3、在中心控制室可以很方便的通过系统的后端控制、显示、记录设备对系统所有监视区域实时进行监视、控制和记录，可以任意时刻对任意一监视点显示。
第三章 系统设计方案
3.1 系统概述
随着安全监控系统数字化、高清化时代的到来，高清视频监控逐步成为监控行业发展的重点。IPC高清监控系统则是高清视频监控系统中的重要分支。IPC音视频传输技术是已经在安防行业使用了很多年，技术日趋成熟，得到了安防监控市场极大的关注，众多厂商的投入使IPC在监控领域得到飞速的发展。越来越完美的数字高清监控系统解决方案，已经使可以真正意义上的实时高清监控。
而要实现真正的高清监控，必须从视频源的采集、视频信号的处理、视频信号的传输、视频的显示浏览、录像文件的回放等环节全面支持高清。对用户而言，高清只有在包含了前端、传输、浏览、显示、平台、存储等各个环节时才有意义。所以，对高清监控而言，仅一个高清摄像机是不够的。无论是模拟监控或数字监控或网络监控，都是由前端摄像机、NVR/DVR/管理平台设备、显示设备、存储设备、传输线缆等组成，每一环节都是缺一不可的。因此，IPC高清监控要具备实际的应用意义，就必须提供涵盖前端、传输、管理中心以及后端环节的完整的解决方案，比如IPC网络高清摄像机 + 接入交换机 + 光端机+平台管理服务器+高清解码+数字矩阵 + 相适应的存储设备(如IP-SAN)。
3.2 高清系统的构建
3.2.1 系统线路
前端高清摄像机与接入交换机之间通过超5类网线连接，接入交换机与核心交换机之间通过光纤连接。
3.2.2 实时传输
IPC由于需要在采集图像后将视频数据打包发送，所以在传输过程中大约有300ms左右的延时。
3.2.3 图像质量
IPC原始图像清晰，音视频信号同步传输。色彩还原较好，图像质量较模拟有很大的提升。
3.2.3 图像细节
提供更多的图像细节，保持图像的完整性和原始性，大大提高了智能分析算法的精度，为智能视频分析提供了强力的保障。
3.2.4 效能利用
单位面积摄像机布点密度大幅下降，提高了视频采集设备的利用效能。

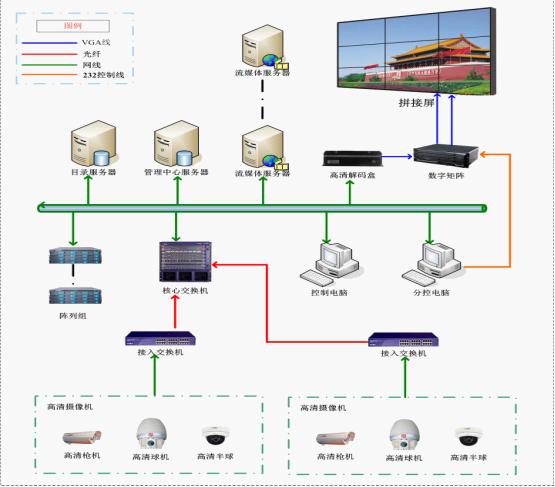

3.3 系统构架
3.4 图列说明
3.4.1 IPC网络设计说明
各功能区的前端的IPC摄像机就近接入机房或弱电间，使用交换机或光端机通过光纤连接到监控中心的核心交换机。
摄像机由就近的弱电间进行统一供电。
监控中心配备管理服务器，对所有联网设备进行统一管理及调度。配备流媒体转发服务器，对下级客户的请求进行数据流的转发。
数据存储可选择磁盘阵列。
3.5 前端系统
前端的主要设备是摄像机。摄像机的主要监控范围为大厦主要出入口，楼层出入口、走廊、重点科室手术室、地下停车库，电梯轿厢等重点区域，要求能实时监看上述区域人员活动及车辆进出情况，能识别区域内的人员的面貌特征行为动作及车辆行驶状况。
根据所监控的区域的特点，结合不同类型摄像机的特定性能，本次项目拟安装摄像机合计XX台。其中网络高清红外枪机XX台、网络高清红外半球XX台。
3.6 传输系统
传输设备是监控系统的一个重要组成部分，对视频信号和传输电源的线缆选型关系到信号的传输质量。为保证今后可通过前端摄像机的更换而不用进行重新换管布线来实现系统更新换代，设备、线缆和管材部分我们采用通过ISO9001标准的高质量、可靠的国内知名品牌产品。
根据系统的实际需求，传输设备材料选型由系统结构（模拟监控或网络监控）、前端与监控中心间的距离来确定：距离小于100M的监控点，直接使用超五类双绞网线将视频信号传回监控中心；对大于100M的监控点，我们为保证传输的质量，减少视频信号的衰减、干扰，我们在本方案中采用光纤进行信号传输。考虑到医院的实际情况，本次项目的线路敷设按照电信井的路由进行敷设。
3.7 中心系统
根据实际使用需求，监控中心设置管理服务器XX台，流媒体服务器XX台，存储服务器XX台，解码服务器XX台；
控制键盘对前端摄像机的控制：控制键盘可以对前端的一体化高速球进行旋转，调焦等操作，已达到监控目的。
3.8 存储设计
视频管理存储设备统一采用存储服务器进行图像管理及存储。存储服务器的主要参数和功能设计在后面的设备选型中有详细描述，这里我们着重对监控中心的设计进行阐述：
前端共有XX路图像传输至中心，监控中心内设有XX台存储服务器，对大厦所有监控点进行管理，同时对图像进行不小于30天的实时存储，存储图像分辨率采用720P格式（1280*720）进行存储（PAL制式下），1280*720分辨率解码上墙。
我们计算磁盘的容量如下：
若采用2T容量的硬盘，则需要硬盘XX个。
因此，采用我司自主研发的XX盘位存储服务器，则需要存储服务器XX台。
3.9 显示系统
监控中心的显示部分由XX台XX寸DID液晶显示屏组成，通过解码服务器输出的视频信号接入监视器。
3.10 防雷、接地
该项目点位基本都在室内，可不做防雷系统。
网络高清监控监控系统将监控技术由模拟化、数字化时代，推进到网络化时代。与传统的模拟监控相比，网络视频监控具有不可比拟的优越性：
(1) 远程监控
数字化、网络化已经成为未来技术和管理的趋势，借助网络视频监控技术，可以充分利用医院系统现有的传输资源以及互联网传输平台，轻松实现远程监控。
在网络中的任一台计算机，只要安装了客户端软件，授予相应的权限就可成为监控工作站。
(2) 集中管理
大型平台管理系统，支持集中用户管理、设备管理、存储管理以及图像调用，改变了以前模拟系统分散管理的弊端，大大提高管理效率和调度能力。
(3) 灵活升级
网络高清监控监控系统基于开放式标准设计，提供了监控点数无限升级的可能性，系统容量不再依赖于传输及节点设备，只有有网络的地方，就可以做到任意扩容，随时接入。
(4) 经济型架构
网络高清监控监控系统基于IP 架构，网络视频服务器可以在监控点处安装，通过双绞线或者光纤传输，不需要额外铺设长距离视频线和控制线到监控中心（CCTV 安装项目中一项较大的开支），系统可以同时管理数据、视频、音频和其他文件，实现高效、低成本的管理，节省了系统投资和施工成本。
(5) 安全性高
网络高清监控监控系统提供统一的用户认证，确保用户访问的合法性；同时，网络高清监控监控系统对网络病毒攻击采取了独特的防范机制，大大提高了系统的安全性
(6) 可靠性强
网络高清监控监控系统的硬件遵循电信级产品设计理念，其嵌入式操作系统、模块化结构设计，大大提高了设备稳定性和可靠性。
网络高清监控监控系统提供的集中管理功能，也为监控设备稳定运行、及时响应故障报警（如：网络中断报警、视频丢失报警）提供了支持。
(7) 开放接口，可定制开发
网络高清监控监控系统提供应用接口，支持二次开发。可以将视频监控功能融入统一的管理平台中。
(8) 智能化应用
网络高清监控监控系统支持移动侦测、事件处理、传感器输入、时间和日期，以及其他内置功能，可以根据预先设定的时间、事件、告警等信息启用不同的存储策略，并可以对帧速率、码流、清晰度等进行动态调节，真正实现了智能化应用。
第四章 系统功能
4.1 基本功能
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。网络视频监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行最大限度地发挥智能管理的作用创造安全、健康、舒适宜人和能提高工作效率的优良环境节约能源并减少维护人员。
视频监控系统的主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
4.2 特色功能
网络高清监控监控系统将监控技术由模拟化、数字化时代，推进到网络化时代。与传统的模拟监控相比，网络视频监控具有不可比拟的优越性：
(1) 远程监控
数字化、网络化已经成为未来技术和管理的趋势，借助网络视频监控技术，可以充分利用医院系统现有的传输资源以及互联网传输平台，轻松实现远程监控。
在网络中的任一台计算机，只要安装了客户端软件，授予相应的权限就可成为监控工作站。
(2) 集中管理
大型平台管理系统，支持集中用户管理、设备管理、存储管理以及图像调用，改变了以前模拟系统分散管理的弊端，大大提高管理效率和调度能力。
(3) 灵活升级
网络高清监控监控系统基于开放式标准设计，提供了监控点数无限升级的可能性，系统容量不再依赖于传输及节点设备，只有有网络的地方，就可以做到任意扩容，随时接入。
(4) 经济型架构
网络高清监控监控系统基于IP 架构，网络视频服务器可以在监控点处安装，通过双绞线或者光纤传输，不需要额外铺设长距离视频线和控制线到监控中心（CCTV 安装项目中一项较大的开支），系统可以同时管理数据、视频、音频和其他文件，实现高效、低成本的管理，节省了系统投资和施工成本。
(5) 安全性高
网络高清监控监控系统提供统一的用户认证，确保用户访问的合法性；同时，网络高清监控监控系统对网络病毒攻击采取了独特的防范机制，大大提高了系统的安全性
(6) 可靠性强
网络高清监控监控系统的硬件遵循电信级产品设计理念，其嵌入式操作系统、模块化结构设计，大大提高了设备稳定性和可靠性。
网络高清监控监控系统提供的集中管理功能，也为监控设备稳定运行、及时响应故障报警（如：网络中断报警、视频丢失报警）提供了支持。
(7) 开放接口，可定制开发
网络高清监控监控系统提供应用接口，支持二次开发。可以将视频监控功能融入统一的管理平台中。
(8) 智能化应用
网络高清监控监控系统支持移动侦测、事件处理、传感器输入、时间和日期，以及其他内置功能，可以根据预先设定的时间、事件、告警等信息启用不同的存储策略，并可以对帧速率、码流、清晰度等进行动态调节，真正实现了智能化应用。
第五章 主要设备介绍
5.1 图像采集设备
5.1.1 HB761高清枪型网络摄像机
产品特点：
Ø 采用CMOS逐行扫描传感器
Ø ICR红外滤光片自动切换,实现真正的24小时日夜不间断监控
Ø 最高可支持720p/30帧逐行扫描
Ø 内建移动侦测、视频遮挡、报警输入等功能
Ø 内置TF卡存储插槽，支持前端视频的本地存储
Ø 支持RS-485控制以及透明串口功能，支持多种云台协议
Ø 最低照度可达0Lux（红外开启），红外距离支持30米
Ø 符合IP66级防水设计，可靠性高
Ø 支持双码流，满足不同多种环境下的应用
Ø 支持网络中断后自动重连的功能
Ø 支持ONVIF、PSIA协议
Ø 提供SDK便于进行设备整合以及二次开发
技术参数：
|
产品型号
|
HB761-BD-SD-IR3
|
|
成像器件
|
逐行扫描CMOS
|
|
有效像素
|
1280(H) x 800(V)
|
|
最低照度
|
0.5Lux@F1.2, 0Lux with IR
|
|
信噪比
|
大于50dB
|
|
增益控制
|
自动
|
|
白平衡
|
自动
|
|
电子快门
|
自动/手动(1/25s ~ 1/2000s)
|
|
曝光控制
|
自动
|
|
镜头接口
|
C/CS接口，3.6mm/4.2mm/6mm/8mm/12mm/16mm（可选）
|
|
日夜模式
|
双滤光片切换
|
|
红外距离
|
30米
|
|
视频
|
|
视频压缩标准
|
H.264 Main Profile L4.1/MJPEG
|
|
视频分辨率
|
720p(1280 x 800)
|
|
双码流输出
|
720p + QVGA
|
|
模拟视频输出
|
支持
|
|
视频最大帧率
|
50Hz：25帧/秒，60Hz：30帧/秒
|
|
视频输出码率
|
1Mbps ~ 4Mbps，可自定义
|
|
图像参数设置
|
亮度、色度、对比度、饱和度通过客户端或者IE浏览器可调
|
|
音频
|
|
音频压缩标准
|
G.711
|
|
音频输出码率
|
64Kbps
|
|
音频本地采集
|
1路Line In
|
|
网络
|
|
网络协议
|
TCP/IP，HTTP，DHCP，DNS，NTP，SNMP，DDNS，SMTP，RTP
|
|
安全防护
|
密码防护、多级用户权限管理
|
|
接入协议
|
ONVIF、PSIA
|
|
接口
|
|
网络接口
|
1个RJ45，10M/100M自适应以太网口
|
|
音频输入
|
1路Line In， 3.5mm音频接口
|
|
报警输入
|
1路，开关量，支持常开/常闭两种形式
|
|
RS-485接口
|
1路，半双工RS-485，支持透明通道连接，支持多种云台协议
|
|
RESET按键
|
1个，长按5秒钟，系统自动恢复出厂默认值
|
|
本地存储
|
1个内置的TF卡槽，支持标准TF存储卡
|
|
功能
|
|
移动侦测
|
支持硬件加速，多窗口、多区域、不占用系统资源
|
|
视频遮挡
|
支持视频区域遮挡，最多可设3个区域
|
|
域名解析
|
提供汉邦在线免费动态域名解析服务
|
|
电压检测
|
支持核心电压的实时检测，电压异常报警
|
|
OSD叠加
|
支持前端各种字符/时间叠加
|
|
实时时钟
|
RTC带备份电源，支持NTP网络校时、PC同步、手动设置
|
|
心跳机制
|
支持定时心跳，与平台中心服务器同步
|
|
报警检测
|
移动侦测、视频丢失、网络断开、画面遮蔽、传感器联动
|
|
报警功能
|
联动报警输出、云台联动、客户端警示
|
|
一般规格
|
|
工作温度
|
-10℃ ~ +55℃
|
|
工作湿度
|
小于90%(无凝结)
|
|
供电方式
|
DC12V ±10%
|
|
产品功耗
|
最大8W
|
|
外形尺寸
|
85（ø）x 213(L)mm
|
|
产品重量
|
约1200g
|
5.1.2 HB862系列高清红外半球网络摄像机
产品特点：
Ø 采用高级的H.264视频压缩技术，支持HD高清视频编码
Ø 内建移动侦测、视频遮挡、一键复位、报警I/O等功能
Ø 支持双码流，满足不同多种环境下的应用
Ø 标准ø14镜头接口，支持DC自动光圈镜头
Ø 支持双滤光片自动切换，实现真正的日夜监控
Ø 支持ONVIF、PSIA协议
Ø 提供SDK便于进行设备整合以及二次开发
技术参数：
|
产品型号
|
HB861-BD
|
HB862-BD
|
HB862W-BD
|
|
成像器件
|
1/3″ 逐行扫描CMOS
|
1/3″ 逐行扫描CMOS
|
1/3″ 逐行扫描CMOS
|
|
有效像素
|
1280(H) x 960(V)
|
1920(H) x 1080(V)
|
1920(H) x 1080(V)
|
|
最低照度
|
0.2Lux@F1.2
|
0.2Lux@F1.2
|
0.2Lux@F1.2
|
|
信噪比
|
大于50dB
|
|
增益控制
|
自动/手动(0dB ~ +36dB)
|
|
白平衡
|
自动
|
|
电子快门
|
自动/手动(1/25s ~ 1/2000s)
|
|
曝光控制
|
自动
|
|
镜头类型
|
ø14接口2.8-12mm变焦镜头，DC自动光圈
|
|
日夜模式
|
双滤光片切换
|
|
宽动态
|
不支持
|
不支持
|
支持
|
|
红外距离
|
30米
|
|
视频
|
|
视频压缩标准
|
H.264 Baseline, Main and High Profile L4.1/MJPEG
|
|
视频分辨率
|
1.2M(1280 x 960)
|
1080p(1920 x 1080)
|
1080p(1920 x 1080)
|
|
双码流输出
|
720p + D1
|
1080p + D1
|
1080p + D1
|
|
模拟视频输出
|
支持
|
|
视频最大帧率
|
50Hz：25帧/秒，60Hz：30帧/秒
|
|
视频输出码率
|
1Mbps ~ 8Mbps，可自定义
|
|
图像参数设置
|
亮度、色度、对比度、饱和度通过客户端或者IE浏览器可调
|
|
网络
|
|
网络协议
|
TCP/IP，HTTP，DHCP，DNS，NTP，SNMP，DDNS，SMTP，RTP
|
|
安全防护
|
密码防护、多级用户权限管理
|
|
接入协议
|
ONVIF、PSIA
|
|
接口
|
|
网络接口
|
1个RJ45，10M/100M自适应以太网口
|
|
报警输入
|
1路报警输入
|
|
功能
|
|
移动侦测
|
支持硬件加速，多窗口、多区域、不占用系统资源
|
|
视频遮挡
|
支持视频区域遮挡，最多可设3个区域
|
|
域名解析
|
提供汉邦在线免费动态域名解析服务
|
|
电压检测
|
支持核心电压的实时检测，电压异常报警
|
|
OSD叠加
|
支持前端各种字符/时间叠加
|
|
实时时钟
|
RTC带备份电源，支持NTP网络校时、PC同步、手动设置
|
|
心跳机制
|
支持定时心跳，与平台中心服务器同步
|
|
报警检测
|
移动侦测、视频丢失、网络断开、画面遮蔽、传感器联动
|
|
报警功能
|
客户端警示
|
|
一般规格
|
|
工作温度
|
-10℃ ~ +50℃
|
|
工作湿度
|
小于90%(无凝结)
|
|
供电方式
|
DC12V ±10%
|
|
产品功耗
|
最大8.0W
|
|
外形尺寸
|
140(ø) x 101(H) mm
|
|
产品重量
|
约840g
|
5.1.3 HB901高清高速球型网络摄像机
产品简介：
HB901高清网络球机是专为高清视频监控而优化设计的，采用了日立18倍光学变焦一体化高清机芯，专用的嵌入式Linux操作系统和一体化的结构设计，支持多种视频编码压缩格式。
可广泛应用于需要大范围高清画质监控的场所, 例如：公园、景区、河流、森林、公路、铁路、车站、机场、港口、岗哨、广场、街道、大型场馆、小区外围等室外场所。
产品特点：
Ø 采用最新的日立高清一体化CCD机芯
Ø 6英寸球，达到IP66防护等级
Ø 精密电机控制，运转平稳，定位准确
Ø 断电记忆功能，上电后自动恢复断电前的状态
Ø 采用高级的H.264视频压缩技术
Ø 视频帧率最高可支持720p30帧/秒
Ø 支持彩转黑、低照度、宽动态
Ø 内置TF卡存储插槽，支持本地视频存储
Ø 支持RS-485控制以及透明串口功能
Ø 双码流功能，适应实际应用中不同的网络环境
Ø 本地模拟输出，便于现场安装调校
Ø 内置Web Server，方便进行管理和配置
提供SDK便于进行设备整合以及二次开发
技术参数：
|
产品型号
|
HB901-BA
|
|
摄
像
机
|
传感器
|
130万像素逐行扫描CCD
|
|
镜头焦距
|
4.7 - 84.6mm
|
|
镜头光圈
|
F1.6 ～ 2.8
|
|
最低照度
|
1.8Lux@F1.6（彩色）
0.02Lux@F1.6（黑白）
|
|
日夜模式
|
滤光片彩转黑
|
|
宽动态
|
支持
|
|
白平衡
|
自动/ATW/室内/室外/手动
|
|
云
台
参
数
|
水平手控
|
速度 0.1º - 150º/秒
|
|
垂直手控
|
速度 0.1º - 100º/秒
|
|
预置位
|
255个
|
|
预置位速度
|
水平：250º/秒、垂直：150º/秒
|
|
视
频
参
数
|
视频压缩
|
H.264 Main Profile L4.1
|
|
图像尺寸
|
1280(H)×720(V)
|
|
视频帧率
|
720p25/30fps
|
|
双码流
|
支持720p+D1
|
|
输出码率
|
1Mbps – 8Mbps
|
|
接
口
|
报警接口
|
1路报警输入，1路报警输出
|
|
网络接口
|
1个RJ45,10M/100M自适应以太网
|
|
本机存储
|
内置1个TF存储卡插槽
|
|
模拟视频
|
1路CVBS复合视频输出
|
|
其
他
规
格
|
防护等级
|
IP66 防雷、防浪涌、防突波
|
|
工作温度
|
-40℃~+55℃
|
|
工作湿度
|
小于90%(无凝结)
|
|
供电方式
|
AC 24V
|
|
整机功耗
|
≤30W（无加热器）
≤40W（有加热器）
|
|
外形尺寸
|
238mm(直径)×260mm(高)
|
|
整机重量
|
7.3kg
|
5.1.4 HB9932
产品介绍
HB9900系列高清网络硬盘录像机（NVR）是汉邦高科自主研发的新一代数字安防监控产品。HB9900系列采用嵌入式系统设计，支持多种网络摄像机的接入，具有对网络摄像机图像及音频实时预览、存储和回放等功能。并能实现对接入的多台网络设备进行集中管理、集中存储、高清显示输出等多项功能。本产品融合了多项专利技术，如视音频编解码技术、嵌入式系统技术、集中存储技术、网络设备即插即用技术等。
产品特点
Ø 支持多路网络摄像机、网络快球等设备的接入
Ø 支持ONVIF标准网络录像机接入
Ø 支持多路实时音视频流存储
Ø 支持多路视频同步预览或回放
Ø 支持8个SATA接口
Ø 支持2TB以上大容量硬盘
Ø 支持多种录像方式：手动录像、定时录像、移动录像、报警录像；
Ø 支持USB、eSATA备份功能
Ø 双网口设计，保证内部视频数据安全性
Ø 网络即插即用技术，配置简单方便
Ø 支持 NTP网络校时服务
Ø 支持HDMI、VGA、CVBS同时输出
Ø VGA及HDMI视频输出分辨率最高达1920*1080p60
Ø 支持对云台、镜头的控制
Ø 面板双飞梭设计，操作简单
技术参数：
|
功能型号
|
HB9932
|
|
网络视频输入
|
32路
|
|
同步回放
|
16路
|
|
录像分辨率
|
1080p/720p/960H/D1
|
|
VGA输出(DB15)
|
1 路
|
|
HDMI输出
|
1路
|
|
视频输出（BNC）
|
1路
|
|
音频输出
|
1路
|
|
语音对讲
|
1入/1出
|
|
硬盘接口
|
SATAx8
|
|
USB接口
|
2个USB2.0
|
|
eSATA接口
|
1个
|
|
网络接口
|
2个10M/100M/1000M自适应网络接口
|
|
报警接口
|
16入/4出
|
|
RS-232
|
1个
|
|
RS-485
|
1个
|
|
供电电源
|
220V±10% 50Hz±2% 或 110±10% 60Hz±2%
|
|
功耗
|
≤18W（不含硬盘）
|
|
工作温度
|
-10℃～+55℃
|
|
工作湿度
|
15%～85%
|
|
外形尺寸
|
440 X 440 X 89(长X宽 X高，毫米)
|
|
重量（不含硬盘）
|
≤7.05Kg
|
5.2 存储设备
5.2.1 HB4000系列磁盘阵列
功能概述：
HB4000系列网络存储服务器是汉邦高科推出的面相海量数据业务融合的兼具IP SAN及NAS功能的企业级网络存储产品，支持目前业界最新的SAS/SATA 6Gb/s接口技术，适合海量关键数据业务的在线存储。该系列产品拥有丰富的数据管理功能，可以为用户提供IP SAN高速访问、多用户NAS文件共享服务、FTP共享访问服务、ALC权限管理、文件过滤、主动数据备份、配置漫游、文件系统自动修复、高速大容量IO加速缓存等多种特性技术。HB4000是一款先进设计理念的混合型网络存储系统，其基于TCP/IP网络的接入协议，有效利用客户组织现有的网络架构，同时针对光纤网络和万兆网络的升级兼容极大的保障了客户信息基础建设的周期性投入以及产品扩展生命周期。
应用领域
电信级云存储文件服务器、平安城市安防视频监控网络存储、高性能3D图形处理、流媒体视频点播、大型政府、教育、金融行业关键数据存储、企业级集群数据存储、石油，测绘，金融，气象，图书资料管理，军事，电台等行业应用。
型号对照：
特别说明
HB4008HL、HB4012HL、HB4016HL是单电源，HB4016H与HB4024HL是冗余1+1电源。
技术参数：
|
型号
|
HB4008HL
|
HB4012HL
|
HB4016HL
|
HB4024HL
|
HB4016H
|
|
接入路数
|
D1 80路
|
D1 100路
|
D1 100路
|
D1 120路
|
D1 128路
|
|
处理器
|
64位双核处理器
|
64位四核处理器
|
嵌入式的64位RISC处理器
|
|
高速缓存
|
2GB DDR3
|
4GB DDR3 RECC内存
|
512MB～2GB
|
|
支持驱动器数目
|
8个3.5寸磁盘
|
12个3.5寸磁盘
|
16个3.5寸磁盘
|
24个3.5寸磁盘
|
16个3.5寸磁盘
|
|
磁盘容量
|
2TB
|
2TB
|
2TB
|
2TB
|
2TB
|
|
磁盘接口类型
|
SATA2.0
|
SATA2.0/SAS
|
SATA2.0/SAS
|
|
热插拔
|
支持
|
|
RAID级别
|
0、1、5、6（硬件Raid）
|
0，1，1E，5，6，10，50，60（硬件Raid）
|
|
网络接口
|
2个10/100/1000Mbps自适应网络接口
|
4个10/100/1000Mbps自适应网络接口
|
4个
10/100/1000Mbps自适应网络接口
|
|
协议支持
|
iSCSI/NFS/CIFS/SMB/FTP
|
iSCSI、CIFS、NTFS
|
|
支持操作系统
|
Windows\Linux\Solaris\HP-UX\AIX\Mac\Free BSD
|
Windows、Linux、AIX、HP-UX、Solaris
|
|
管理方式
|
Web GUI，RAID管理，监视工具，系统日志
|
RS232、WebGUI、CLI、SNMP、OPAS
|
|
其他功能
|
统一帐户管理、存储分区、自动介质巡检、
|
统一帐户管理、存储分区、自动介质巡检、预先数据迁移、RAID级别在线迁移、
LUN在线扩容
|
|
电源
|
220V/400W 单电源
|
220V/500W单电源
|
220V/ 1100W冗余电源
|
100V AC～240V AC（自适应）/ 400W冗余电源
|
|
工作温度
|
0℃ to 35℃
|
0℃ to 50℃
|
5℃~40℃
|
|
工作湿度
|
20% to 80%
|
5% ~ 95%
|
5% ~ 95%
|
|
尺寸（D ×W ×H）
|
660×430×88.8
|
665×430×88.8
|
652.6×430×133.4
|
482.6 x 700 x 177
|
461 x 446 x 131
|
|
重量
|
16KG
|
17KG
|
19KG
|
40KG
|
15KG
|
5.3 显示设备

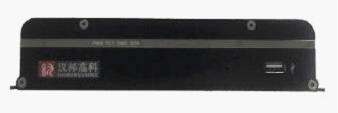

5.3.1 汉邦高科HB-2301D高清解码器
HB-2000D系列产品是汉邦高科自主研发,首家推出的基于嵌入式的高清解码产品.本系列产品提供多路高清视频解码服务，可应用在高清IPC解码，监控平台解码等等 ，并在此平 台上开发出各种基于数字视频的应用系统 ，可以广泛应用于网络数字视频的各个行业 。
本系列解码产品全部为基于高性能嵌入式实时 多任务操作系统、实现了低传输延时、长期稳定工作、多路高清视频轮循播放等功能 。可接驳网络摄像机 、网络视频服务器支持H.264视频流和G.711音频流,支持多种厂家的视频流:16 路设备最大支持4路1080 P 或者6路720P或者16 路 D1 ;支持 VGA \CVBS \HDMI 视频输出；VGA 视频输出最高分辨率可达192 0 *1080;HDMI 视频输出最高分辨率可达 1920* 1080;支持自主叠加 OSD 字体信息;支持多路高清视频轮循播放可通过 IE 修改高清解码器 IP 地址
技术参数
|
型号
|
2301D
|
|
音视频输入
|
网络视频输入
|
H.264视频流
16路设备最大支持16路D1，或者6路 720P，或者4路1080P
|
|
音频输入
|
G.711音频流和PCM音频流
|
|
音视频输出
|
CVBS输出
|
1 路，BNC 接口（电平：1.0Vp-p，阻抗：75 Ω）
分辨率：PAL 制式 704*576；NTSC 制式 704*480
|
|
HDMI输出
|
1路，分辨率：1024*768/60Hz，1280*1024/60Hz1920*1080/50Hz，1920*1080/60Hz
|
|
VGA输出
|
1 路，分辨率：1024*768/60Hz，1280*720/60Hz1920*1080/50Hz，1920*1080/60Hz
|
|
音频输出
|
1路，BNC 接口（线性电平，阻抗：600Ω）
|
|
外部接口
|
语音对讲输入
|
输入（3.5MM 接口，输入阻抗：10K Ω 输入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
|
|
语音对讲输出
|
输出（3.5MM 接口，输入阻抗：10K Ω 输入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
|
|
网络接口
|
1 个，RJ45 10M/100M/1000M 自适应以太网口
|
|
串行接口
|
2个，标准 RS-485 串行接口
|
|
USB接口
|
1个，USB2.0
|
|
其他
|
电源
|
DC 12V
|
|
功耗
|
10W
|
|
工作温度
|
-10℃--＋55℃
|
|
工作湿度
|
10％--90％
|
|
尺寸
|
212mm(长)*104.5mm（宽）*44.15mm(高)
|
|
重量
|
600（g）
|
5.3.2 HB-LCD46L LCD液晶拼接显示设备
产品特点
1. 工业级设计,满足各种环境长时间稳定工作
2. 高分辨率,高对比度,超宽视角
3. 窄边设计,双边拼缝仅6.7mm
4. 内置拼接控制器及DVI环通,无需更多设备即可实现拼接功能
5. 采用3D数字化图像处理内核,真实还原图像,精确监控更多细节
6. 专业OSD菜单,功能丰富
7. 接口齐全,支持CVBS、S-Video、YPbPr、VGA、HDMI、DVI、USB信号输入
8. 支持远程集中控制,可远程进行监视器参数调整
9. 智能背光调节,有效缓解长时间监控观看带来的眼疲劳,更具人性化
10. 自动温控系统,节能环保,使监视器具有更高的稳定性和可靠性
11. 全金属外壳,防静电,防磁场,防强电场干扰
12. 专业OSD菜单,具有摄像机增强,信源浏览,伽马模式等行业应用设定
13. 特殊安装结构,可快速实现任意拼接组合
技术参数：
|
产品型号
|
HB-LCD46L
|
|
类型
|
46” TFT LCD Panel (对角线1168mm)
|
|
物理分辨率
|
1366x768 (H×V)
|
|
像素间距
|
0.7455×0.7455 (mm)
|
|
亮度
|
450 (cd/ m2)
|
|
对比度
|
4500:01:00
|
|
反应时间
|
8ms
|
|
显示色彩
|
16.7M
|
|
视角
|
178°(H) / 178°(V)
|
|
屏幕比例
|
16:09
|
|
滤波器
|
3D梳状滤波，数字降噪
|
|
视频制式
|
PAL、NTSC
|
|
复合视频输入
|
CVBS(BNC) ×2；S-Video(Y/C) ×1
|
|
复合视频输出
|
CVBS(BNC) ×2
|
|
电脑信号输入
|
VGA(DB-15) ×2；1920x1080@60Hz向下兼容
|
|
高清信号输入
|
YPbPr(RCA) ×1
|
|
数字信号输入
|
DVI(DVI-I)×1；HDMI×2；1080P(1920x1080) 向下兼容
|
|
多媒体输入
|
USB(USB2.0)×1
|
|
音频输入
|
RCA×1
|
|
音频输出
|
RCA×1
|
|
音频系统
|
5W扬声器×1
|
|
环通信号输入
|
DVI×1
|
|
环通信号输出
|
DVI×1
|
|
远程集中控制输入
|
RS232(RJ45) ×1
|
|
远程集中控制输出
|
RS232(RJ45) ×1
|
|
系统升级接口
|
USB×1
|
|
自动温控系统
|
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性
|
|
智能背光调节
|
随不同环境的光线强度，从而自动调节液晶屏幕的亮度和对比度，提高人眼观看的舒适度，以适合监控人员的长期监控
|
|
操作方式
|
面板按键、红外遥控、远程控制
|
|
总线控制
|
I2C
|
|
平均无故障时间(MTBF)
|
50000小时
|
|
宽电压设计
|
100~240V
|
|
功耗
|
220W
|
|
边框尺寸
|
上:4.3mm; 下:2.4mm; 左:4.3mm; 右:2.4mm
|
|
外型尺寸
|
1025.7×579.8×128.0（mm）（宽×高×深）
|
|
显示区域尺寸
|
1019.0 X 573.1 (mm)（宽×高）
|
|
安装方式
|
底座（选配）、挂架（选配）、机柜（支持）、快速拼接安装（支持）
|
|
安装孔位
|
600×400（mm）（长×宽）
|
|
整机毛量(含包装)
|
约41Kg
|
|
整机净重
|
约32Kg
|
|
存储温度
|
-20℃~65℃
|
|
工作温度
|
0℃~55℃
|
|
工作湿度
|
10%~90%
|

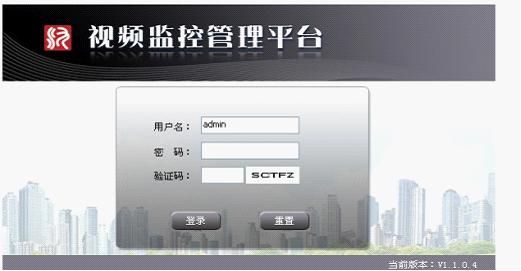

第六章 平台管理系统介绍
6.1 系统主要功能
汉邦视频监控综合管理平台系统是公司自主研发的一套管理系统，主要功能包括：电子地图、解码上墙、流媒体转发、轮循设置、通道分组、实时监控、历史回放、即时报警、区域管理、用户管理、设备管理、报警管理、日志管理、系统管理、设备状态查询等主流功能。
电子地图支持
Ø 设置区域图层
Ø 设置下级区域图层
Ø 设置摄像头位置
Ø 设置报警探头位置
Ø 节点属性
Ø 节点添加、删除、移动、修改
Ø 节点视频播放
Ø 节点报警联动图标闪动
Ø 滚轮放大缩小地图
解码输出支持
Ø 解码窗口合并播放（支持4合1、9合一、16合一）
Ø 指定窗口指定通道指定码流方式解码输出
Ø 轮循解码实时视频，包括自动轮循、定制轮循
Ø 报警解码实时视频
Ø 播放/关闭声音
轮循设置支持
Ø 轮循时段
Ø 轮循窗口
Ø 轮循间隔
通道分组支持
Ø 通道分组添加、删除、修改
Ø 通道分组播放、级联播放
实时监控支持
Ø 画面分割、显示隐藏工具条、显示隐藏状态条、比例播放、子窗口播放、全屏
Ø 区域设备树，动态更新设备状态，设备添加、删除
Ø 实时视频播放、录像流/网络流选择
Ø 轮循播放
Ø 报警播放
Ø 通道参数设置
Ø 报警参数设置
Ø 报警状态
Ø 声音开关控制
Ø 拍照
Ø 录像
Ø 路径设置
Ø 语音对讲
Ø 云台参数、操作
历史回放支持
Ø 画面分割、显示隐藏工具条、显示隐藏状态条、全屏
Ø 区域设备树、动态更新设备状态、设备添加、设备删除
Ø 历史日志查询
Ø 视频回放
Ø 播放历史文件
Ø 下载历史视频
Ø 声音开启关闭
Ø 拍照
Ø 暂停、播放、快进、慢放、拖动
即时报警支持
Ø 选项设置
Ø 报警信息查看
Ø 报警声音设置
Ø 报警联动图片查看
Ø 报警视频查看
区域管理支持
Ø 添加下级区域
Ø 修改区域
Ø 删除区域
Ø 新增下级
用户管理支持
Ø 用户组添加、修改、删除
Ø 用户添加、修改、删除
Ø 密码修改
设备管理支持
Ø 设备信息的显示
Ø 新增设备操作以及填写设备信息
Ø 修改设备信息操作
Ø 删除设备
Ø 拖动设备到指定区域
Ø 修改设备通道所属用户权限
Ø 通道名称修改
Ø 轮巡设置
报警管理支持
Ø 报警输入联动配置
Ø 移动侦测报警联动配置
日志管理支持
Ø 报警日志、系统日志的查询条件
Ø 报警日志、系统日志翻页浏览操作
Ø 报警日志的现场图片查看
系统管理支持
Ø 数据备份
Ø 备份文件下载
Ø 备份数据恢复
Ø 备份数据删除
Ø 设备状态显示
Ø 当前区域显示
Ø 设备总线显示
Ø 在线设备数显示
Ø 在线率显示
设备在线状态显示
6.2 系统构架
平台程序网络结构为服务器/客户端结构，所有配置信息保存于服务端，客户端共享信息配置
平台服务器包含流媒体转发和报警管理功能。客户端与设备之间的数据交互均通过服务器转发
结构图：
6.3 各功能详述
6.3.1 电子地图
设置区域图层：在右边框处点击右键，再点击“设置区域图层”进入选择页面，选取地图（地图格式为.jpg），再点“打开”则设置成功，可滚轮放大缩小地图，按住左键可任意拖动地图
设置下级区域图层：在设置的图层上点击右键，再点击“设置下级区域图层”，出现一个对话框，选择要设置的下级区域，以及字体颜色，大小，再点“确定”，出现一个下级区域图标，选定图标可放在地图上的相应位置，设置成功，双击下级区域图标进入下一图层的相应设置
设置摄像头位置：在图层上点右键，再点击“设置摄像头位置”，出现一个对话框，选择摄像头（一次只能选择一个通道），设置字体颜色、大小，再点“确定”，出现一个摄像头图标，拖动可放在地图上的相应位置，左键双击摄像头图标可进行视频播放
设置报警探头位置：在图层上点右键，再点击“设置报警探头位置”，出现一个对话框，选择探头（一次只能选择一个探头），设置字体颜色、大小，探头类型，再点“确定”，出现一个探头图标，拖动可放在地图上的相应位置，左键双击探头图标可进行探头联动视频播放
节点属性：鼠标右键单击节点（下级图层、摄像头、探头等图标），再点“属性“，出现一个对话框，可查看节点所属区域、设备名称、通道号、探头号，修改名称、字体颜色、字体大小、探头类型
6.3.2 解码上墙
系统支持四画面、九画面、十六画面解码输出，并可提前选择码流类型输出，根据需要可对输出通道进行轮巡设置6.3.3轮循设置
6.3.3 轮循设置
新增时段：点击此按钮打开新增时段的输入页面，在输入页面输入相应信息，点击“确定”，保存的内容会在时段列表中显示
修改：点击列表中按钮弹出修改输入页面，修改相应的信息点击“确定”即可完成
删除：点击列表中删除按钮弹出删除提示，选择“是”表示删除，选择“否”表示不删除
自动轮循：点击该按钮表示当前时段的自动轮循设置
指定轮循：点击轮循窗口表示当前时段的该窗口轮循设置
拖动设备：拖动设备列表中的设备到列表中设置轮循通道
删除通道：点击该轮循列表中删除按钮删除轮循通道
6.3.4 通道分组
通道分组添加：选定要增加通道分组的区域，选定区域为蓝色图标，点“新增分组”，出现一个对话框，输入通道名，点“确定”，在左侧相应区域下出现一个浅蓝色图标，将右边框的设备（可以添加不同设备的通道到同一通道分组中）点鼠标左键不放拖到相应通道分组中，一次只能拖动一个通道，且通道不能重复拖动，添加成功后，在左边框的通道分组中可见添加的通道
通道分组删除：选定要删除的通道分组，点“删除”按钮，点“是”则删除成功，点“否”，则未删除
通道分组修改：选定要修改的通道分组，点“修改”按钮，可修改通道分组名，点“确定”，修改成功，点“否”，则未修改
通道分组播放：实时播放时，可以直接双击通道分组名进行视频播放
6.3.5 实时监控
展开设备：点击树控件节点，展开下级节点
双击播放：双击设备节点或通道节点，在当前选择窗口中播放视频
布防：右键设备节点弹出菜单，选择“布防”，启动该设备布防
校时：右键设备节点弹出菜单，选择“校时”，启动该设备校时
升级：右键设备节点弹出菜单，选择“升级”，弹出升级页面，选择升级文件进行备升级
设备日志：右键设备节点弹出菜单，选择“设备日志”，弹出设备日志查询页面
重启：右键设备节点弹出菜单，选择“重启”，重启该设备；
关机：右键设备节点弹出菜单，选择“关机”，关闭该设备；
报警参数设置：右键设备节点弹出菜单，选择“报警参数设置”，打开设备报警参数设置页面
通道参数设置：右键通道节点弹出菜单，选择“通道参数设置”，打开通道参数设置页面
通道视频参数设置：实时设置选择通道的视频参数，包括亮度、对比度、饱和度、色调
云台控制：单击相应的按钮来调整、控制云台，可控制云台的上/下/左/右方向、光圈、聚焦、变焦，雨刷和灯光。同时也可以通过预置、调用对云台进行控制
通道参数设置可进行区域屏蔽设置，移动侦测参数设置，录像参数设置，云台参数设置(见下图)
报警参数设置可设置报警输入输出参数，设置录像布防时间(见下图)
实时视频播放窗口下方显示正在播放的设备和通道、播放速度，实时视频播放有录像流和网传流可选
关闭：点击视频窗口上方“关闭”按钮，关闭正在播放的视频；
通道参数：点击视频窗口上方“通道参数”按钮，打开通道参数设置页面
拍照：点击视频窗口上方“拍照”按钮，对当前视频图像进行实时抓拍
录像：点击视频窗口上方“录像”按钮，对当前视频进行录像，保存到本地
声音：点击视频窗口上方“声音”按钮，打开/关闭当前通道的声音播放
6.3.6 历史回放
本地播放：点击“本地播放”按钮，弹出选择文件对话框，选择一视频文件在指定视频窗口中进行播放
查询：点击“查询”按钮，弹出查询对话框，拖动右边设备列表中视频通道到对话框，选择查询时间，点击“查询”，查询符合条件的视频记录，显示在上方视频记录表中
播放：选择视频记录表中某条记录，点击“播放”按钮，在指定视频窗口中播放该段视频；播放时进行声音、拍照、暂停、播放、快进、慢放、拖动等操作
下载：选择视频记录表中某条记录，点击“下载”按钮，下载视频到本地；下载只有一条一条的操作
6.3.7 即时报警
1、当有即时报警时间产生时，桌面右下角弹出即时报警提示，如下图所示，单击即时报警提示，弹出如上图所示的即时报警界面
2、报警界面左方为即时报警抓拍图像和电子地图，显示当前报警事件的抓拍图像和报警通道（或者探头）,呈红色闪烁状
3、红色报警记录表示用户还没有观看该报警记录
6.3.8 区域管理
区域列表：区域列表是显示已增加的区域
添加下级区域：此按钮表示增加某个区域的下级区域。在区域列表中选中某个区域，点击“添加下级区域”按钮，弹出“添加区域”的输入页面，在输入页面输入相应信息，点击保存，新增的区域就会在选定的区域下显示
删除区域：此按钮用来删除某个选定的区域。在区域列表中选中某个区域点击“删除区域”按钮即可删除
修改区域：此按钮用来修改某个区域的信息。在区域列表中选中某个区域点击“修改区域”按钮，弹出修改输入页面，在修改输入页面输入新的信息，点击保存即可修改
提示：删除区域时
删除区域将删除该区域和所有下级区域。同时删除所有属于该区域和下级区域的设备
默认区域不能删除，只能进行修改
6.3.9 用户管理
界面说明：在此界面可进行用户组及用户新增、修改、删除
新增用户组：点击“新增用户组”按钮，弹出输入页面，在输入页面输入相应信息，设置相应的权限，点击确定，新增的用户组就会显示在列表中
修改角色：单击用户组列表中的某个用户组的修改图标即可进入修改页面，修改相应信息，修改后点击“确定”按钮即可完成修改
删除角色：点击用户组列表中的某个用户组的删除图标，弹出删除提示，选择“是”表示删除，选择“否”表示不删除
密码修改：该功能修改当前登录用户的密码，输入原密码和新密码，点击“修改密码”进行修改
说明：新增用户组的权限可以随意更改，但是管理员的权限不能更改
6.3.10 设备管理
新增设备：点击此按钮打开新增设备的输入页面，在输入页面输入相应信息，点击“确定”，在当前选择的区域中添加设备，保存的内容会在当前选择区域的设备列表中显示
修改：点击设备列表栏中修改按钮弹出修改输入页面，修改相应的信息点击“保存”即可完成
删除：点击设备列表栏中删除按钮弹出删除提示，选择“是”表示删除，选择“否”表示不删除
6.3.11 报警管理
设置报警通道的关联视频和关联输出。默认关联设备的所有视频通道和所有输出通道。同时可以设置各个联动通道的拍照数、拍照间隔和报警跳预置点
拖动设备树中设备到关联列表进行设置
点击功能菜单栏中【报警管理—移动侦测】进入移动侦测界面，移动侦测联动设置与报警输入设置类似
6.3.12 日志管理
可选择报警日志、系统日志的查询条件
可对报警日志、系统日志翻页浏览操作
可对报警日志的现场图片查看
6.3.13 系统管理
备份：点击此按钮，生成当前系统的备份文件，并显示到备份列表中
上传文件：点击此按钮打开选择文件输入页面，输入备份文件，点击“确定”，上传备份文件到服务器中，并同时在文件列表中显示
下载：点击列表中下载按钮，下载备份文件到本地
删除：点击列表中删除按钮弹出删除提示，选择“是”表示删除，选择“否”表示不删除
恢复：点击列表中恢复按钮，弹出恢复提示，选择“是”，将系统恢复到指定日期
6.3.14 设备状态查看
此页面主要是显示各个视频设备的工作状态
灰色图标表示设备离线
绿色图标表示设备已经和平台连接上，处于在线状态
绿色带锁图标表示设备处于在线状态，并同时处于布防状态,
通过该页面可查看设备的IP地址，设备的通道数，设备的软件版本，设备所接硬盘个数，以及硬盘的总容量及剩余容量
技术参数：
|
型号
|
HB4008HL
|
HB4012HL
|
HB4016HL
|
HB4024HL
|
HB4016H
|
|
接入路数
|
D1 80路
|
D1 100路
|
D1 100路
|
D1 120路
|
D1 128路
|
|
处理器
|
64位双核处理器
|
64位四核处理器
|
嵌入式的64位RISC处理器
|
|
高速缓存
|
2GB DDR3
|
4GB DDR3 RECC内存
|
512MB～2GB
|
|
支持驱动器数目
|
8个3.5寸磁盘
|
12个3.5寸磁盘
|
16个3.5寸磁盘
|
24个3.5寸磁盘
|
16个3.5寸磁盘
|
|
磁盘容量
|
2TB
|
2TB
|
2TB
|
2TB
|
2TB
|
|
磁盘接口类型
|
SATA2.0
|
SATA2.0/SAS
|
SATA2.0/SAS
|
|
热插拔
|
支持
|
|
RAID级别
|
0、1、5、6（硬件Raid）
|
0，1，1E，5，6，10，50，60（硬件Raid）
|
|
网络接口
|
2个10/100/1000Mbps自适应网络接口
|
4个10/100/1000Mbps自适应网络接口
|
4个
10/100/1000Mbps自适应网络接口
|
|
协议支持
|
iSCSI/NFS/CIFS/SMB/FTP
|
iSCSI、CIFS、NTFS
|
|
支持操作系统
|
Windows\Linux\Solaris\HP-UX\AIX\Mac\Free BSD
|
Windows、Linux、AIX、HP-UX、Solaris
|
|
管理方式
|
Web GUI，RAID管理，监视工具，系统日志
|
RS232、WebGUI、CLI、SNMP、OPAS
|
|
其他功能
|
统一帐户管理、存储分区、自动介质巡检、
|
统一帐户管理、存储分区、自动介质巡检、预先数据迁移、RAID级别在线迁移、
LUN在线扩容
|
|
电源
|
220V/400W 单电源
|
220V/500W单电源
|
220V/ 1100W冗余电源
|
100V AC～240V AC（自适应）/ 400W冗余电源
|
|
工作温度
|
0℃ to 35℃
|
0℃ to 50℃
|
5℃~40℃
|
|
工作湿度
|
20% to 80%
|
5% ~ 95%
|
5% ~ 95%
|
|
尺寸（D ×W ×H）
|
660×430×88.8
|
665×430×88.8
|
652.6×430×133.4
|
482.6 x 700 x 177
|
461 x 446 x 131
|
|
重量
|
16KG
|
17KG
|
19KG
|
40KG
|
15KG
|
技术参数
