一、 技术部分
1. 前言
当前的信息化时代，是一个构筑在网络基础之上的时代，基于IP上的各种新应用也迅速发展，网络多媒体（如视频应用）需占用较大带宽，以前由于网络带宽的限制，应用不多，现在由于高带宽的迅速普及，网络多媒体应用已逐渐普遍。基于IP技术的各种视频通讯应用，如网络远程视频监控也应运而生。
现在电力部门为了提高经济效益，提高劳动生产率，都准备在变电站、变电所实现无人值守，随着电力部门网络的全面改造，各变电站、变电所都有了相应的通讯网络，使远程监控成为可能。在电力调度通讯中心可以建立监控中心，能够对各变电站、所有关数据、参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各变电站、所的情况，并及时对发生的情况作出反应。
变电站现在一般都有“三遥”系统，可以在此基础上增加远程监控系统，将变电站、所得视频数据和监控数据由变电站、所前端的设备、服务器采集编码，并将编码后的数据通过网络传输到监控中心，监控中心接收编码后的视频数据和监控数据,进行监控、存储、管理。电力远程监控系统的实施为实现变电站、所的无人值守，从而为推动电力网的管理逐步向自动化、综合化、集中化、智能化方向发展提供有力的技术保障。
北京银河伟业数字技术有限公司积累多年远程联网监控系统领域的开发研究经验，根据市场需求情况，开发出“TMXP”远程联网监控系统，正适应了电力部门变电站远程监控系统的需要。该系统能够对变电站、所的有关数据、参量、图像进行监控，能够实时、直接地了解和掌握各变电站的情况，并及时对发生的情况作出反应，能够切实提高无人或少人值守变电站的安全水平。
2. 系统概述
针对用户需求，推出了技术先进、功能强大、性能稳定可靠的电力行业监控系统解决方案。通过该方案可以实现可视化调度，调度在下指令时可以观察设备状况和现场操作状况，并可以通过语音进行双向交流，有效防止误操作；正常运行时调度端可以对变电站的设备和环境进行远程监视，设备存在隐患时可以马上发现；在巡检队设分中心可以保证对设备的24小时全天候监控，实现对故障或事故的及时有效处理。电力行业监控系统解决方案可以真正实现无人值守和安全保卫，同时可以将设备现场工况实时传送到电力调度、电力安全保卫部门、操作巡检队等职能管理部门，实现各取所需的分专业管理，减少了原来电力管理的很多中间环节，有效地提高了供电管理效率和整体自动化水平，减少了供电管理成本，最终实现减员增效的目标。
3. 系统总体规划
1) 系统结构
按行政区域划分，监控系统解决方案采用星形拓扑、多级组网结构，监控现场在变电站及通讯机房，二级监控中心建设在分控中心，在指挥调度中心建设一级监控中心。
监控现场的视频信息传送至分控中心（二级监控中心），分控中心负责辖区范围内变电站及通讯机房的监控和管理；根据指挥调度中心（一级监控中心）的需要，分控中心将视频信息发送给指挥调度中心，指挥中心具有系统的最高权限，能够看到所有的视频及动力环境信息，实现指挥中心的集中统一管理。
2) 监控范围
变电站的监控范围
- 设备监控范围：主变、设备区、电容器区、主控室、电抗器室、滤波室、35kV高压室、10kV开关室、10kV高压室、6kV高压室、GIS室、电缆室、电缆层等；
- 环境监控范围：变电站出入口、周边环境；
- 远程灯光控制；
- 非法闯入区域报警联动；
- 烟雾告警；
通讯机房的监控范围
- 空调设备：机房专用空调、机房分体空调；
- 智能门禁系统：进出人员管理；
- 环境：烟雾、水浸、温度、湿度等；
- 图像：机房设备运行状态；
3) 系统组成
监控系统由监控现场、传输网络及监控中心组成，各部分组成如下：
变电站的监控设备
变电站监控设备主要包括：摄像机及各种传感器。主要负责变电站现场视频,报警信息的采集，并且执行监控中心的控制指令。在门卫、围墙四周合理设置报警装置，在一些重要的设备区及场所安装摄像机，达到监控无肓区。
通讯机房的监控设备
通讯机房监控设备主要包括：摄像机、各种传感器。主要负责通讯机房现场视频，并且执行监控中心的控制指令。
传输设备
监控系统支持多种传输方式，根据用户现场提供的不同传输资源，传输设备可以包括TCP/IP设备、E1设备、TCP/IP与E1转换设备，等等。
监控中心的设备
监控中心是系统的核心，完成系统的统一管理工作。主要由数据库服务器、中心管理服务器、接入/存储/转发服务器、磁盘阵列、客户端及电视墙显示设备组成。监控中心软件安装灵活，根据监控系统规模大小，可以将多个软件安装在同一台服务器上，也可以分别安装在不同的服务器上。
值班人员及时了解设备运行状况；通过多媒体客户端及电视墙，用户能够查看变电站及通讯机房的现场图像，远程控制摄像机镜头推远、拉近，以及云台的上下左右转动，纵览现场全局画面。
4) 典型组网图

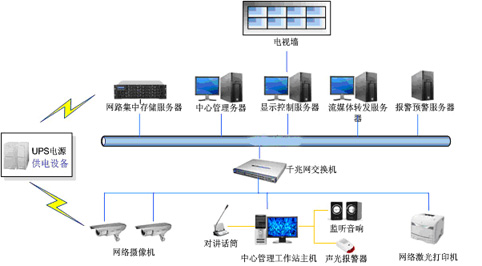

监控中示意图

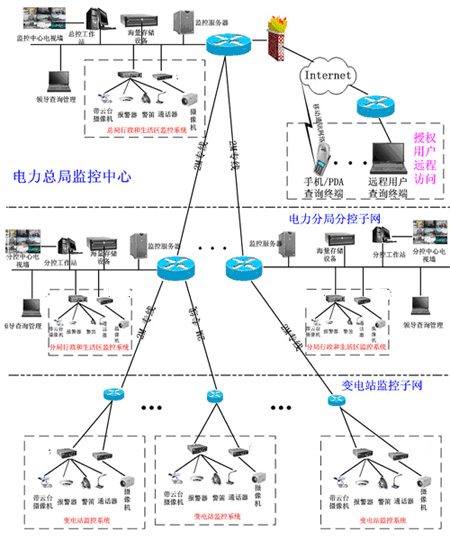

联网示意图
电力行业监控系统解决方案支持多级组网架构，在监控中心与变电站、通讯机房之间，支持多种通讯方式。
在变电站，摄像机、拾音器及报警探头等设备采集的现场信息，在多媒体接入单元进行数字化处理后，通过传输设备上传至监控中心。
