4. 银河TM XP 平台总体架构说明

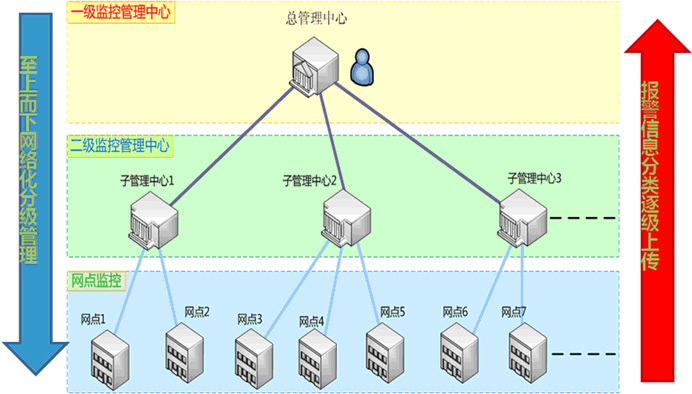

联网架构分为一级监控管理中心、二级监控管理中心和网点监控三个层级，在每一管理层级上都具有一套功能完备的监控系统，功能上相互独立，但在资源管理上却可以共享互联，下级监控点对上级监控点负责，接受上一级的管理，上级行可通过系统定时或不定时，
逐级或越级进行安全检查，及时处理突发事件。
在本架构中，作为二级管理中心的各子管理中心只能对其直辖的网点进行联网管理，一级管理中心则主要是对其下属的各个子管理中心进行联网管理，而越级对网点监控的管理则通常是以监督检查工作为主。

5. 银河TM XP 平台软件架构说明
1) TM XP系统软件架构概述

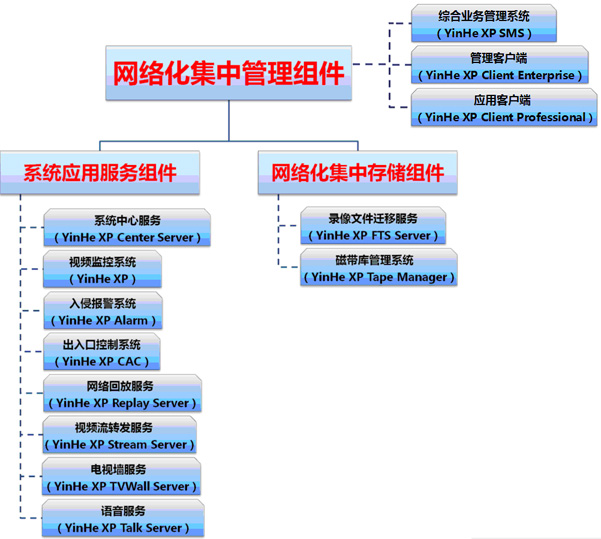

如上图所示我公司的TM XP安全&智能化综合信息集成管理平台主体结构主要由“系统应用服务组件”、“网络化集中管理组件”和“网络化集中存储组件”三大组件构成，各组件间衔接紧密，分工明确，工作流程清晰，将图像监控、报警探测、门禁控制、传感器信号、数据存储备份、业务流程控制管理等与计算机网络整和为一体，成为一种开放、灵活的、跨越空间的安全智能化集成控制系统。将不同客户的需求以组件模块的方式实现；提供为不同用户订制的多种组件模块组合，最大限度满足客户的需求。并以高性能的服务器、存储阵列等标准数据处理设备为核心硬件平台，利用专业管理软件对各类安防信息数据进行灵活配置和流程化处理，以适应安全防范和管理需求复杂而多变的实际。现就将该系统各组件模块介绍如下：

6. 银河TM XP平台硬件体系说明
1) TM XP硬件体系概述

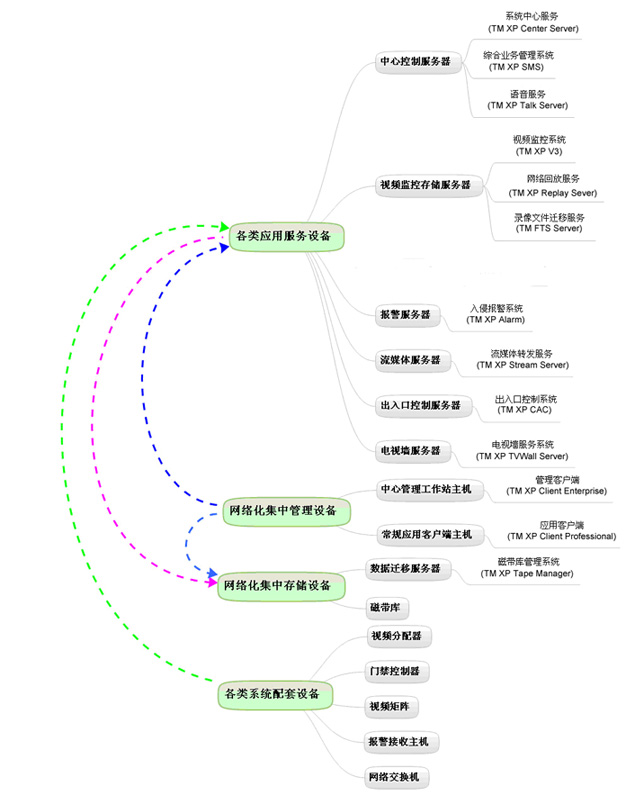

如上图所示TM XP系统所涉及到的硬件设备体系主要可分为“各类应用服务设备”、“网络化集中管理设备”、“网络化集中存储设备”、“各类系统配套设备”四大部分构成。各类应用服务设备包括：中心控制服务器、视频监控存储服务器、报警服务器、流媒体服务器、出入口控制服务器、电视墙服务器等；网络化集中管理设备包括：中心管理工作站主机、常规应用客户端主机等；网络化存储管理设备包括：数据迁移服务器、磁带库系统等；各类系统配套设备包括：视频分配器、视频矩阵、门禁控制器、报警接收主机、网络交换机等。

1) 各类控制服务器
中心控制服务器是系统中心服务（TM XP Center Server）、综合业务管理系统（TM XP SMS）以及语音服务（TM XP Talk Server）这几套系统组件的硬件载体。它是负责实现整个系统集中控制管理及协同工作的核心服务设备，提供用户验证、用户和用户组的设定、浏览许可和权限分配、软件自动升级服务、设备调度、配置数据存储、整个系统的冲突检测等功能、负责对整个系统的人员、权限、各种应用服务器的集中配置管理、提供各授权客户端间的语音实时交互、并可根据用户需求实现特定的业务管理控制等。

视频监控存储服务器是视频监控系统（TM XP V3）、网络回放服务（TM XP Replay Server）、录像文件迁移服务（TM XP FTS Server）这几套系统组件的硬件载体。它是提供与视频监控相关应用与服务的核心设备，可提供常规视频监控应用，音视频信息的录制以及监控数据的存储及回放等功能。

报警服务器是入侵报警系统（TM XP Alarm）系统组件的硬件载体。它是提供对系统中各类报警前端设备（各类报警探头）所采集的报警信息数据进行集中控制管理的核心设备，可实现报警联动控制、布/撤防控制、防区及电子地图定义、报警信息记录、报警信息上传等功能。

流媒体服务器是视频流转发服务（TM XP Stream Server）系统组件的硬件载体。它是通过网络对各视频监控存储服务器中视频通道采集的视频数据信息进行集中转发的核心设备，可有效的解决多用户同时访问同一视频数据信息时对网络带宽重复占用的问题，大大节省网络带宽资源，有效降低网络阻塞的发生。

出入口控制服务器是出入口控制系统（TM XP CAC）系统组件的硬件载体。它是实现对出入口控制设备（安全防护门、IC卡识别装置、生物特征识别装置等）进行灵活控制管理的核心设备。可实现对出入口的准入情况进行控制，实现对出入人员的人员信息和出入时间的记录查询以及相关设备联动、事件关联的自动管理等功能，从而帮助用户对相应出入口部位进行有效的控制、操作、监视及管理。

电视墙服务器是电视墙服务（TM XP TVWall Server）系统组件的硬件载体。它是采用插卡式解码卡将通过网络获取的视频信息数据输出至监视器设备实现电视墙功能的核心设备，另外它也能支持嵌入式解码器解码上电视墙。该设备无需传统视频切换矩阵系统支持，使用更为灵活、方便，可对本地及远程的任意一路视频图像进行解码还原，并实现手动或自定义的电视墙切换控制，图像连接成功时音频同步于视频预览。

对于各类应用服务设备我们建议采用服务器级别的硬件配置标准，其相关硬件在稳定性、可靠性、容错性上表现都十分优异，恰好满足了用户对安防系统“高稳定”、“高可靠”的要求，硬件层的强壮也就保障了系统能够长时间无间断稳定的运行。服务器级配置标准的设备具有高稳定、高可靠、高容错、可扩展等技术优势，是建设基于网络的安防集成管理系统所必备的硬件基础平台。服务器设备具有以下的技术特性：

服务器具有硬件冗余和硬件在线诊断等先进技术，它是服务器长时间稳定可靠运行的重要保障。同时为了确保服务器的高度可靠性，通常还提供冗余电源、冗余风扇等，可使用户系统具备高稳定、高可靠、高容错等技术优势。

服务器设备具有完整的技术体系与行业技术标准，便于设备的后期维护。服务器的相关零配件均为标准化IT部件，所以一般故障可通过更换部件进行维修，局部故障不会影响整机稳定运行。

服务器的可管理性强，多数是在服务器主板上集成了各种传感器，用于检测服务器上的各种硬件设备，同时配合相应管理软件，可以远程监测服务器，从而使网络管理员对服务器系统进行及时有效的管理。监测端和服务器端之间的网络可以是局域网也可以是广域网，可直接通过网络对服务器进行启动、关闭或重新置位，极大地方便了管理和维护工作。

服务器的可扩展性强，硬件配置可以根据需要灵活配置，如内存、适配器、硬盘、处理器等，服务器能提供多CPU支持，提供较多的内存插槽，PCI、PCI-X扩展槽及硬盘托架等，但这些结构并不需要在一开始配置时就全部到位，而是在需要时购买相应部件安装在相应的插槽或支架上即可。这样使得用户在需要功能扩充时，服务器也能满足新的需求，保护用户的投资。

另外在用户项目资金极为有限的情况下，也可以选择PC级别的设备或一些嵌入式设备来完成系统的搭建，但是PC级设备和嵌入式设备普遍存在有以下缺陷：

PC级硬件设备其相关核心部件均采用的是性能与可靠度都不高的民用级产品（主板、CPU、内存、电源等）。系统可靠性、稳定性上不能适应系统长时间的无间断开机运行，长时间运行后其相关硬件的运行效率和稳定度都将大打折扣，从而造成系统运行的不稳定出现系统运行缓慢、当机等情况。系统性能上不能满足在各安防信息系统广泛互联后对大量安防信息数据准确，快速的处理。

嵌入式系统的软硬件设计难度通常较高，其技术门槛和资金门槛也比较高。所以目前国内的嵌入式系统生产设计厂商，基本上都采用国外的一些旧有的设计方案或只是对其作些小的改动，因此其技术先进性通常都不太高，难以符合用户的一些特定高性能需求；容易受最初设计方案限制，而致灵活性不够，无法满足客户多样化需求；

由于软件固化在FLASH/EPROM中，不可修改，虽然提高了其可靠性但软件功能的更新升级却非常麻烦，不能适应需求变更频繁的项目；有的无网络功能，有的有网络功能但受其嵌入式结构制约通常功能都不够丰富强大；

由于各个厂家不同型号的嵌入式设备的技术设计标准并不统一，其采用的零部件更是五花八门，设备一旦故障难以通过更换标准部件的方式进行快速维修，另外由于其集成固化程度极高，也易出现局部损坏而导致整机报废的情况，因此其维护成本通常较高。

2) 管理控制客户端设备
中心管理工作站主机是管理客户端（TM XP Client Enterprise）系统组件的硬件载体。它是实现系统网络化全方位集中控制与管理的核心设备。该设备通常设立于系统控制中心机房，系统管理员通过它可对整个系统的进行诸如用户管理、布防方案定义、电子地图设定、报警联动定义、防区定义等集中控制与管理操作。

常规应用客户端主机是应用客户端（TM XP Client Professional）系统组件的硬件载体。作为系统的常规远程访问控制外围设备，该设备无需专门配备，通常可直接采用用户自身的PC应用主机（办公用机、便携笔记本电脑等）即可。将安装了应用客户端（TM XP Client Professional）的PC设备主机接入相应的网络当中，即可快捷方便的实现诸如远程实时预览、录像检索/回放、日志信息检索/查看、报警信息查看、云镜控制、电子地图查看等系统实用功能。

中心管理工作站建议选用服务器级别的硬件设备或较高性能的台式PC主机，常规应用客户端主机一般没有特殊要求，用户自身使用的一些近三、四年内的主流办公用机或笔记本电脑均可。

3) 存储设备
数据迁移服务器是磁带库管理系统（TM XP Tape Manager）系统组件的硬件载体。它是采用集中化存储时所需的核心设备。在集中化存储系统中，服务器组和多用户共享存储设备（磁带库），要求其容量可以有极大的容量扩展性、极高的可靠性和可用性。同时为保证存储数据的安全性和经济性，要求使用在线存储和离线备份存储相结合的多级存储模式，在线存储采用将一部分即时数据首先由视频监控存储服务器进行本地存储，然后通过千兆网通道将大量的历史数据定时的导入数据迁移服务器当中，近线备份存储则采用相应的备份策略将数据迁移服务器当中保存的数据定期的向磁带库中进行备份保存。

对于一个大型的安防监控系统由于前端监控视频的数量众多，因此必然涉及到监控视频数据的海量存储。对于系统产生的大量视频监控数据应定期的进行数据迁移将其备份至具有较高容量及高可靠性的存储系统中，并能够对这些备份的数据进行方便快捷的查询以及高效的恢复。磁带库系统是基于磁带的备份系统，它能够提供数据的自动备份和数据恢复功能，并具有许多先进的技术特点。它的存储容量可达到数百PB(1pb=100万GB)，可以实现连续备份、自动搜索磁带，也可以在驱动管理软件控制下实现智能恢复、实时监控和统计，整个数据存储备份过程可完全摆脱人工干涉。

4) 各类前端配套设备
视频分配器的主要功能就是根据需求将单路输入视频信号等量分到多路显示设备上，并通过其上的视频信号增益装置减少信号的衰减。在TM XP平台中其主要作用是将视频信号分别分配给视频监控存储服务器和视频矩阵系统。

门禁控制器是出入口控制系统的核心组件，它负责整个出入口控制系统的信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式；在TM XP平台中门禁控制器同门禁服务器间可通过R485或TCP/IP方式进行通信从而实现对出入口的准入情况进行控制、管理和记录以及配合视频监控及入侵报警系统实现相应联动控制应用。

视频矩阵系统的主要功能就是实现对输入视频图像的切换输出，即可将视频图像从任意一个输入通道切换到任意一个输出通道显示。在TM XP平台中配合视频监控系统，可实现将前端采集的视频信号切换上电视墙以及实现视频监控存储服务器的热备控制功能所需的配套设备。

报警接收主机的主要功能接收和发送报警信号并实现相应的联动控制，在TM XP平台中报警接收主机是为视频监控存储服务器（报警信息的本地化控制管理）、报警服务器（报警信息的网络集中控制管理）提供报警信号采集和联动输出控制的配套设备。

网络交换主机是系统运行时各个联网设备间进行数据通信必备的数据交换中转设备，它为TM XP平台中的各个应用子系统提供高速的网络数据信息交换处理。
